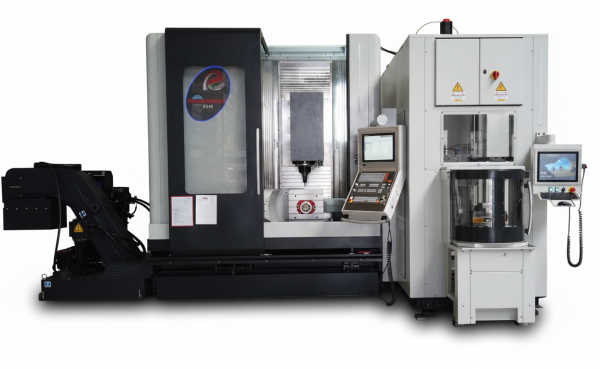

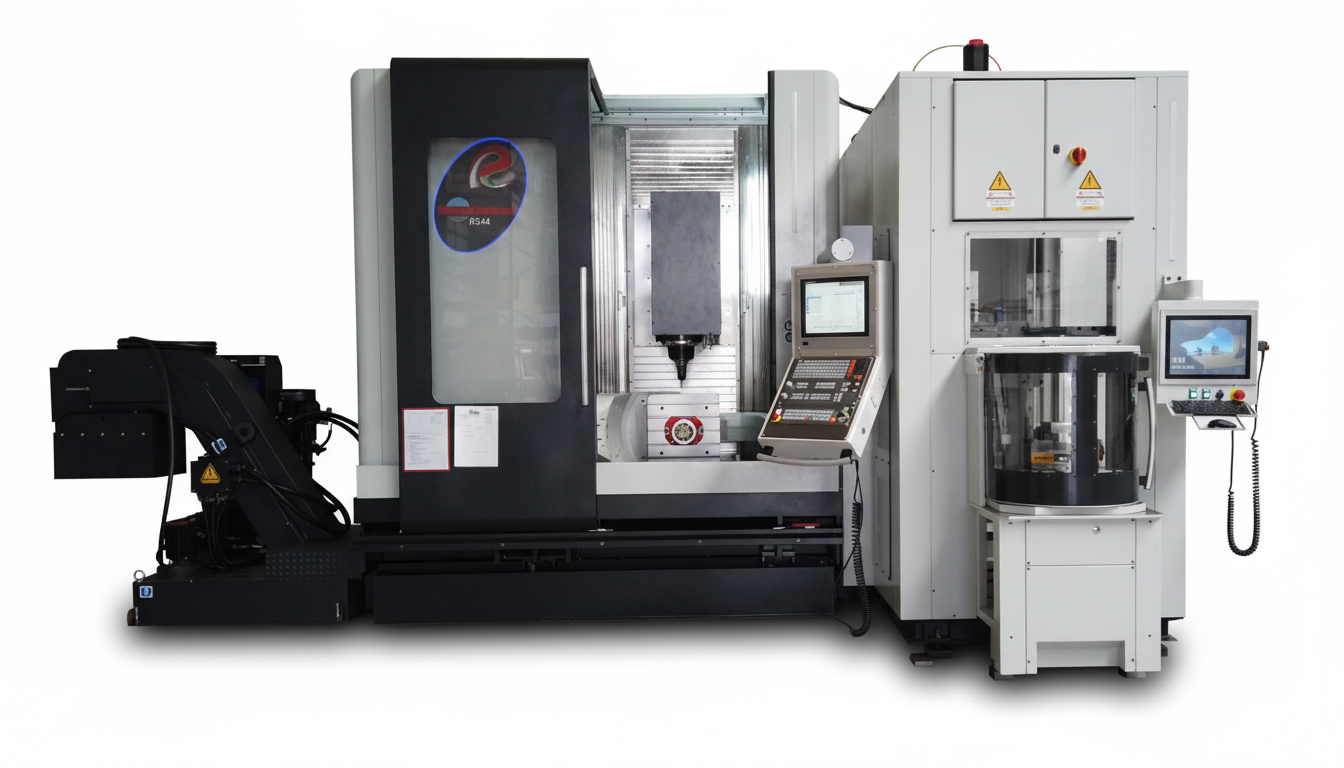

RAFFAELLO è il centro di lavoro a 5 assi con tavola rotobasculante nato dall’esperienza maturata in decine di anni da Rema Control nelle lavorazioni complesse a 5 assi simultanei e costruito per rispondere alle esigenze di affidabilità, velocità e precisione di produzione.

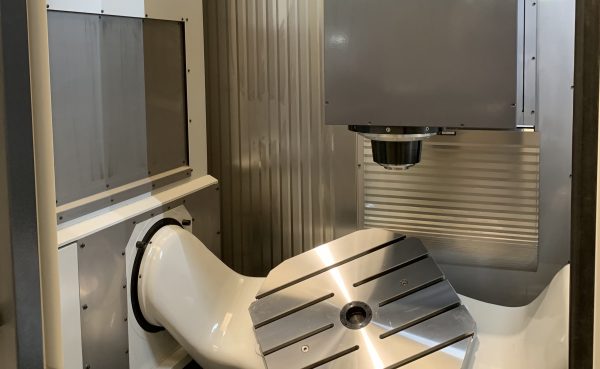

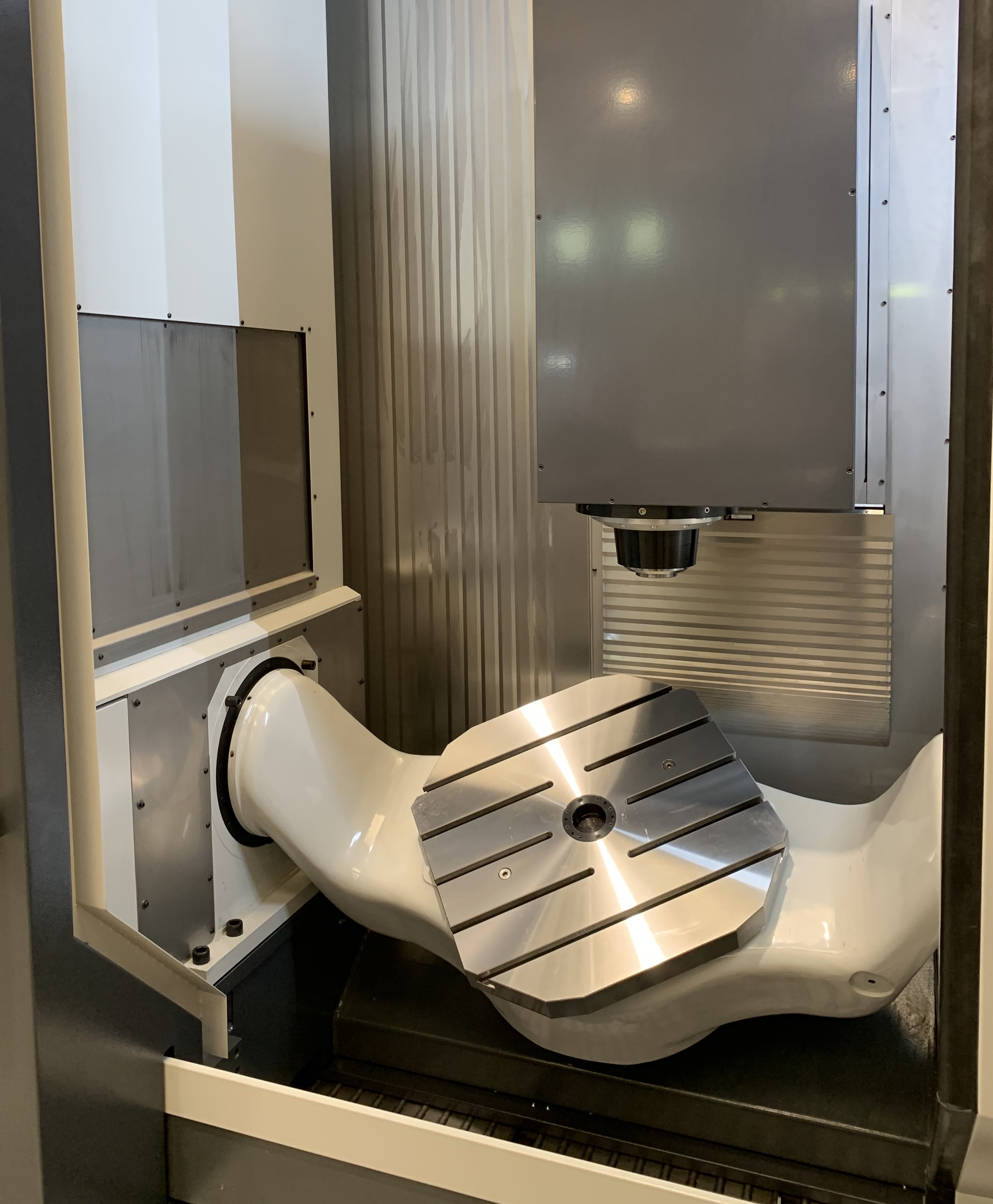

Il basamento è monoblocco e ben dimensionato, elettrosaldato e stabilizzato grazie alle più recenti tecnologie di trattamento termico, che garantiscono elevata stabilità, robustezza e rigidità. Il carro (asse X), il montante (asse Y) ed il gruppo testa (asse Z) hanno una struttura termosimmetrica di nuova concezione, attentamente studiata al FEM, che garantisce elevata rigidità alle flessioni. La tavola rotobasculante di altissima qualità e precisione permette la lavorazione di un particolare in un unico piazzamento, garantendo così elevati standard di qualità. Tutte le parti mobili della macchina appoggiano, anche a fine corsa, completamente sulle guide, provviste di pattini a ricircolo di rulli precaricati che, grazie all’attrito minimo, permettono eccellenti precisioni e velocità di posizionamento.



Macchina di grande affidabilità grazie all’utilizzo di componentistica di elevata qualità ed all’uso di particolari accorgimenti costruttivi volti a ridurre al minimo le necessità di manutenzione.



La famiglia di macchine RAFFAELLO comprende 4 versioni di dimensioni crescenti (da 400 mm a 1400 mm di corsa X) e 2 ulteriori modelli speciali in configurazione ISO 50. Tutti i modelli sono poi ulteriormente personalizzabili attraverso numerose opzioni disponibili (come i mandrini con diverse caratteristiche, il magazzino utensile ampliabile ed i sistemi di misura e raffreddamento) così da avere un prodotto su misura ideale per la specifica esigenza del cliente.


Consulta le caratteristiche tecniche della macchina e, se desideri, compara i dati tra i modelli disponibili:
modelli disponibili:
comparazione lunghezze:

 R5A.4R5A.6R5A.10R5A.14R5A.10 PR5A.13 P
Tavola rotobasculante
Dimensione tavola (opzione)ᴓ 400 mm600 x 500 mm600 x 600 (ᴓ 800) mmᴓ 800 (ᴓ 1.000) mm600 x 600 (ᴓ 800) mmᴓ 1.200 mm
Massimo carico su tavola80 Kg300 Kg800 Kg1000 Kg800 Kg1200 Kg
Massimo diametro pezzoᴓ 400 mmᴓ 700 mmᴓ 1.000 mmᴓ 1.380 mmᴓ 1000 mmᴓ 1250 mm
Corse assi
Corsa asse X450 mm600 mm1000 mm1400 mm1000 mm1300 mm
Corsa asse Y (opzione)450 mm600 mm700 mm850 mm800 (900) mm800 (900) mm
Corsa asse Z600 mm650 mm700 mm800 mm800 mm800 mm
Rapidi assi X - Y - Z50 m/min50 m/min50 m/min50 m/min50 m/min50 m/min
Dati mandrino
Attacco utensile ISO 40/HSK 63ISO 40/HSK 63ISO 40/HSK 63ISO 40/HSK 63ISO 40 / HSK 63 / ISO 50 / HSK 100ISO 50/HSK 100
Velocità di rotazione 12000 giri/min12000 giri/min12000 giri/min12000 giri/min12000 giri/min8000 giri/min
Potenza 24 Kw24 Kw24 Kw24 Kw24 Kw38 Kw
Coppia 142 Nm142 Nm142 Nm142 Nm142 Nm268 Nm
Mandrini opzionali 15.000 / 18.000 / 24.000 giri/min15.000 / 18.000 / 24.000 giri/min15.000 / 18.000 / 24.000 giri/min15.000 / 18.000 / 24.000 giri/min10.000 / 15.000 / 18.000 / 24.000 giri/min10000 giri/min
Magazzino utensili
Numero posizioni (standard) 303030303030
Numero max. posizioni (opzione)200200200200150100
Controlli numerici disponibili
Fanuc 31i-B
Heidenhain iTNC 640
Siemens Sinumerik 840D SL
PRECISIONE

Progettazione accurata e componentistica di prima qualità.

Elettromandrino con sistema di raffreddamento integrato di serie.

Slitta e montante poggiano sempre sulle guide. Evitato l’ondeggiamento dell’unità per mancanza di appoggio.

Cinematiche accurate per la lavorazione di 5 assi in continuo con controlli laser e Ballbar certificati su ogni macchina.

VERSATILE E PERSONALIZZABILE

Svariati modelli disponibili, con ampie aree di lavoro, a seconda delle esigenze dei clienti.

Studi di soluzioni con configurazioni speciali macchina o sistemi di automazione per risolvere specifici problemi di produzione.

Elettromandrini con vasta gamma di potenza e velocità di rotazione.

Disponibilità di svariate configurazioni ed opzioni per una composizione macchina “su misura”.

Approfondisci
VELOCITÀ E PRODUTTIVITÀ

Elevata dinamicità.

Tempi di cambio utensile estremamente ridotti.

5 assi in continuo per la lavorazione di particolari “dal grezzo al finito” in un solo piazzamento.

AFFIDABILE ED ERGONOMICA

Molto facile e veloce da asservire nelle fasi di attrezzaggio e bloccaggio pezzo.

Affidabilità nel tempo elevata grazie ad una progettazione attenta ad ogni dettaglio ed all’utilizzo di componenti di primissima qualità.

Design macchina molto compatto per ingombri estremamente ridotti a parità di capacità di lavoro.
