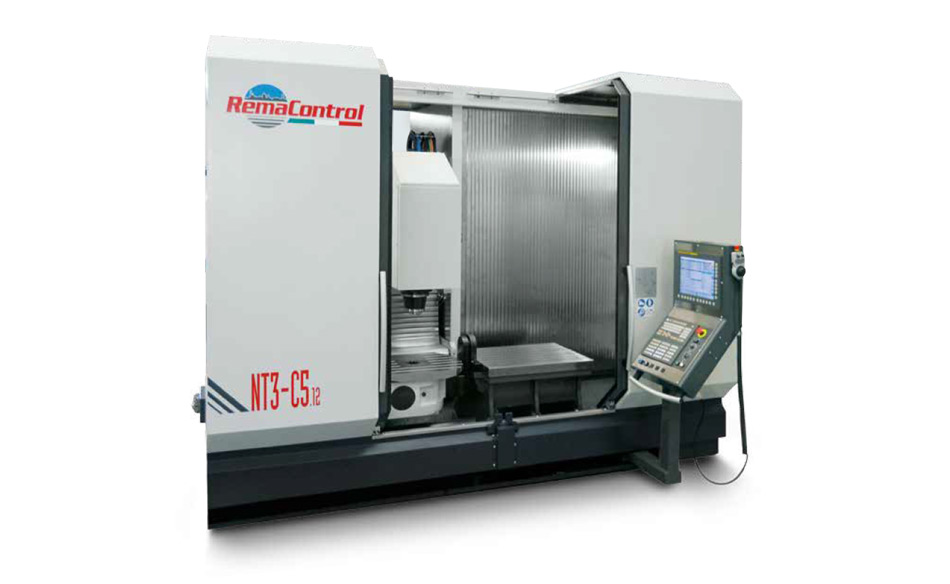

Newton C5

Combina la lavorazione a 3 assi su tavola fissa e quella a 5 assi su tavola rotobasculante. Rapida e flessibile, anche in ciclo pendolare.

La soluzione anticipa il problema

Tre soluzioni di lavorazione raggruppate in un unica macchina 3+5 assi:
– Lavorazione pezzi di grandi dimensioni
– Lavorazione in pendolare
– Lavorazione in sgrossatura 3 assi e finitura 5 assi.


Consulta le caratteristiche tecniche della macchina e, se desideri, compara i dati tra i modelli disponibili:
modelli disponibili:
comparazione lunghezze:

 NT3 12 C5NT3 16 C5NT3 20 C5NT3 33 C5
Tavola fissa
Dimensione tavola 750 x 540 mm1.050 x 540 mm1.500 x 540 mm2.850 x 540 mm
Max. carico su tavola (distribuito) 900 Kg1100 Kg1300 Kg2500 Kg
Tavola rotobasculante
Dimensione tavola 600 x 500 mm600 x 500 mm600 x 500 mm600 x 500 mm
Massimo carico su tavola400 Kg400 Kg400 Kg400 Kg
Massimo volteggio ᴓ 700 mmᴓ 700 mmᴓ 700 mmᴓ 700 mm
Corse assi
Corsa asse X1260 mm1600 mm2000 mm3300 mm
Corsa asse Y600 mm600 mm600 mm600 mm
Corsa asse Z600 mm600 mm600 mm600 mm
Rapidi assi X - Y - Z50 m/min50 m/min50 m/min50 m/min
Dati mandrino
Velocità di rotazione 10000 giri/min10000 giri/min10000 giri/min10000 giri/min
Potenza 22 Kw22 Kw22 Kw22 Kw
Coppia 140 Nm140 Nm140 Nm140 Nm
Mandrini opzionali 15.000/20.000/24.000 giri/min15.000/20.000/24.000 giri/min15.000/20.000/24.000 giri/min15.000/20.000/24.000 giri/min
Magazzino utensili
Numero posizioni (standard) 30303030
Numero max. posizioni (opzione) 60606060
Controlli numerici disponibili
Fanuc 31i-MB5
Heidenhain iTNC 640
Siemens Sinumerik 840D SL
Attacchi utensile disponibili
ISO 40 / HSK 63
