Newton

CERTIFICAZIONI

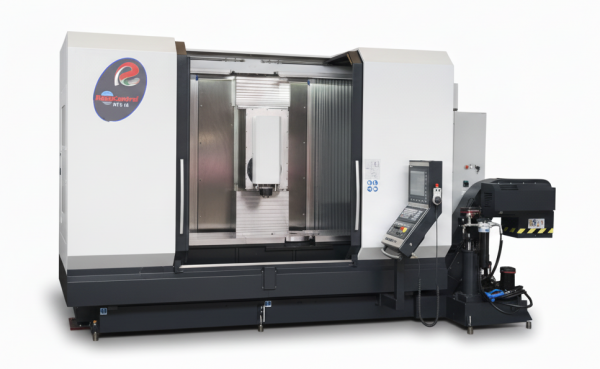

NEWTON è il centro di lavoro verticale a montante mobile di dimensioni più contenute della famiglia di macchinari Rema Control. Il basamento è monoblocco e ben dimensionato, elettrosaldato e stabilizzato grazie alle più recenti tecnologie di trattamento termico, che garantiscono elevata stabilità, robustezza e rigidità.

Su detto bancale poggia il carro (che sviluppa il movimento dell’asse X) sul quale è poi posizionato il montante (responsabile del movimento assiale Y). Il movimento verticale (asse Z) viene eseguito invece dal gruppo testa. Sia il montante che il carro ed il gruppo testa hanno una struttura termosimmetrica in ghisa di nuova concezione, attentamente studiata al FEM, che garantisce elevata rigidità alle flessioni. Tutte le parti mobili della macchina appoggiano, anche a fine corsa, completamente sulle guide, provviste di pattini a ricircolo di sfere precaricati che, grazie all’attrito minimo, permettono eccellenti precisioni e velocità di posizionamento.

Macchina di grande affidabilità grazie all’utilizzo di componentistica di elevata qualità ed all’uso di particolari accorgimenti costruttivi volti a ridurre al minimo le necessità di manutenzione.

NEWTON è disponibile in svariate configurazioni, da 3 a 5 assi continui, lunghezze (fino a 12.000 mm di corsa X) e personalizzabile attraverso la disponibilità di componenti ed opzioni ideali per ogni tipo di materiale e applicazione.

Oltre all’elevata rigidità e precisione che garantisce si distingue per la grande flessibilità di lavorazione che offre e per la facilità di attrezzamento e bloccaggio pezzo.


Consulta le caratteristiche tecniche della macchina e, se desideri, compara i dati tra i modelli disponibili:
modelli disponibili:
comparazione lunghezze:
comparazione lunghezze:

 NT5 16NT5 20 NT5 25NT5 33NT5 40 NT5 50 NT5 60
Tavola fissa
Dimensione tavola 1.800 x 540 mm2.100 x 540 mm2.850 x 540 mm3.600 x 540 mm4.200 x 540 mm5.250 x 540 mm6.300 x 540 mm
Max. carico su tavola (distribuito) 1500 Kg1700 Kg2300 Kg2900 Kg3400 Kg4300 Kg5000 Kg
Corse assi
Corsa asse X1600 mm2000 mm2500 mm3300 mm4000 mm5000 mm6000 mm
Corsa asse Y600 mm600 mm600 mm600 mm600 mm600 mm600 mm
Corsa asse Z600 mm650 mm600 mm600 mm600 mm600 mm600 mm
Corsa in pendolare (asse X)-765 x 21.015 x 21.415 x 21.765 x 22.265 x 22.765 x 2
Rapidi assi X - Y - Z50 - 50 - 50 m/min50 - 50 - 50 m/min50 - 50 - 50 m/min50 - 50 - 50 m/min50 - 50 - 50 m/min40 - 50 - 50 m/min40 - 50 - 50 m/min
Corsa longitudinale1.300 – 8.000 mm 1.300 – 8.000 mm1.300 – 8.000 mm1.300 – 8.000 mm1.300 – 8.000 m1.300 – 8.000 mm1.300 – 8.000 mm
Corsa trasversale600 mm 600 mm 600 mm 600 mm 600 mm 600 mm 600 mm
Corsa verticale600 mm600 mm600 mm600 mm600 mm600 mm600 mm
Dati mandrino
Velocità di rotazione 12000 giri/min12000 giri/min12000 giri/min12000 giri/min12000 giri/min12000 giri/min12000 giri/min
Potenza (40%)24 Kw24 Kw24 Kw24 Kw24 Kw24 Kw24 Kw
Coppia (40%)142 Nm142 Nm142 Nm142 Nm142 Nm142 Nm142 Nm
Mandrini opzionali 15.000 / 18.000 / 24.000 giri/min15.000 / 18.000 / 24.000 giri/min15.000 / 18.000 / 24.000 giri/min15.000 / 18.000 / 24.000 giri/min15.000 / 18.000 / 24.000 giri/min15.000 / 18.000 / 24.000 giri/min15.000 / 18.000 / 24.000 giri/min
Magazzino utensili
Numero posizioni (standard) 30303030303030
Numero max. posizioni (opzione) 60606060606060
Testa brandeggiante
Corsa testa asse B+/- 92° gradi+/- 92° gradi+/- 92° gradi+/- 92° gradi+/- 92° gradi+/- 92° gradi+/- 92° gradi
Divisione angolare minima asse B0,001 gradi0,001 gradi0,001 gradi0,001 gradi0,001 gradi0,001 gradi0,001 gradi
Tavola girevole integrata
Diametro tavola 500 mm500 mm500 mm500 mm500 mm500 mm500 mm
Max. carico su tavola 1300 Kg1300 Kg1300 Kg1300 Kg1300 Kg1300 Kg1300 Kg
Rapido asse C100 giri/min100 giri/min100 giri/min100 giri/min100 giri/min100 giri/min100 giri/min
Controlli numerici disponibili
Fanuc 31i-B
Heidenhain iTNC 640
Siemens Sinumerik 840D SL
Attacchi utensile disponibili
ISO 40 / HSK 63
 NT3 16NT3 20 NT3 25NT3 33NT3 40 NT3 50 NT3 60
Tavola fissa
Dimensione tavola 1.800 x 540 mm2.100 x 540 mm2.850 x 540 mm3.600 x 540 mm4.200 x 540 mm5.250 x 540 mm6.300 x 540 mm
Max. carico su tavola (distribuito) 1500 Kg1700 Kg2300 Kg2000 Kg3400 Kg4200 Kg5000 Kg
Corse assi
Corsa asse X1600 mm2000 mm2500 mm3300 mm4000 mm5000 mm6000 mm
Corsa asse Y600 mm600 mm600 mm600 mm600 mm600 mm600 mm
Corsa asse Z600 mm650 mm600 mm600 mm600 mm600 mm600 mm
Corsa in pendolare (asse X)510 x 2775 x 21.010 x 21.415 x 21.765 x 22.265 x 22.765 x 2
Rapidi assi X - Y - Z50 - 50 - 50 m/min50 - 50 - 50 m/min50 - 50 - 50 m/min50 - 50 - 50 m/min50 - 50 - 50 m/min40 - 50 - 50 m/min40 - 50 - 50 m/min
Corsa longitudinale1.300 – 8.000 mm1.300 – 8.000 mm1.300 – 8.000 mm1.300 – 8.000 mm1.300 – 8.000 mm1.300 – 8.000 mm1.300 – 8.000 mm
Corsa trasversale600 mm600 mm600 mm600 mm600 mm600 mm600 mm
Corsa verticale600 mm600 mm600 mm600 mm600 mm600 mm600 mm
Dati mandrino
Velocità di rotazione 10000 giri/min10000 giri/min10000 giri/min10000 giri/min10000 giri/min10000 giri/min10000 giri/min
Potenza (40%)22 Kw22 Kw22 Kw22 Kw22 Kw22 Kw22 Kw
Coppia (40%)141 Nm141 Nm141 Nm141 Nm141 Nm141 Nm141 Nm
Mandrini opzionali 12.000 / 15.000 / 18.000 / 24.000 giri/min12.000 / 15.000 / 18.000 / 24.001 giri/min12.000 / 15.000 / 18.000 / 24.002 giri/min12.000 / 15.000 / 18.000 / 24.003 giri/min12.000 / 15.000 / 18.000 / 24.004 giri/min12.000 / 15.000 / 18.000 / 24.005 giri/min12.000 / 15.000 / 18.000 / 24.006 giri/min
Magazzino utensili
Numero posizioni (standard) 30303030303030
Numero max. posizioni (opzione) 60606060606060
Controlli numerici disponibili
Fanuc 31i-B
Heidenhain iTNC 640
Siemens Sinumerik 840D SL
Attacchi utensile disponibili
ISO 40 / HSK 63
PERSONALIZZABILE

Studi di soluzioni con configurazioni speciali macchina o sistemi di automazione per risolvere specifici problemi di produzione.

Elettromandrini con vasta gamma di potenza e velocità di rotazione.

Disponibilità di svariate configurazioni ed opzioni per una composizione macchina “su misura”.

Approfondisci
FLESSIBILITÀ E PRECISIONE

Possibilità di lavorazione a 3 o 5 assi in continuo e/o di pezzi lunghi in base alle esigenze.

Slitta e montante poggiano sempre sulle guide evitando l’ondeggiamento dell’unità per mancanza di appoggio.

Cinematiche accurate per la lavorazione di 5 assi in continuo con controlli laser e Ballbar certificati su ogni macchina.

PRODUTTIVITÀ E AFFIDABILITÀ

Molto facile e veloce da asservire nelle fasi di attrezzaggio e bloccaggio pezzo.

Magazzino utensili collegato al montante con tempi di cambio estremamente ridotti.

Il ciclo pendolare permette di non fermare la macchina in produzione e caricare i pezzi in tempo mascherato.

Affidabilità nel tempo elevata grazie ad una progettazione attenta ad ogni dettaglio ed all’utilizzo di componenti di primissima qualità.
